四川迪瑞研發的新一代套餐型汽源換熱站：集浮動盤管加熱裝置、溫控裝置、疏水裝置、水位裝置、疏水箱等核心構件為一體；包含液位系統、溫控系統，是一種外形結構緊湊、性能穩定可靠、具有極高性價比的新型集中供熱水設備，廣泛應用于大型化工廠、煉鋼廠、煉油廠、焦煤廠集中熱水系統。

附件一、設備大樣圖

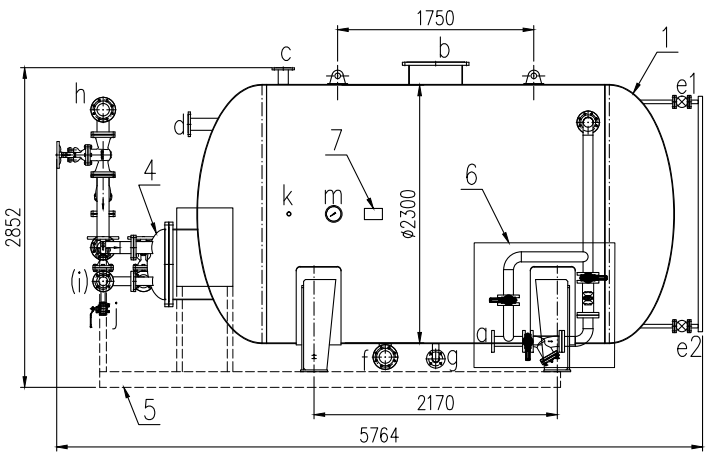

套餐型汽源換熱站

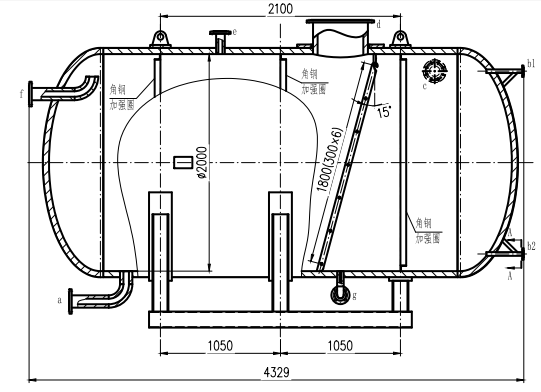

疏水箱

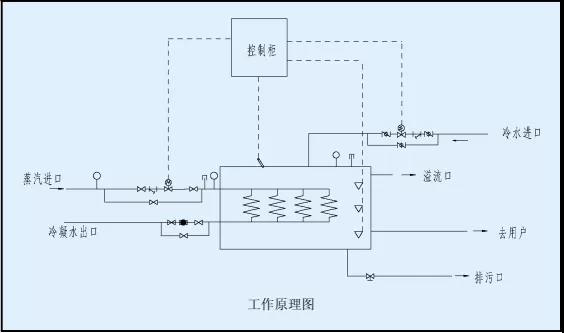

附件二、系統原理圖

　　水溫控制系統由溫度傳感器、控制儀表箱及執行機構組成。溫度傳感器探測供水溫度，其精確度可達到±1oC，溫度傳感器將探測到的信息傳遞給執行機構，用以控制蒸汽系統閥門的開啟和關閉?？刂苾x表箱則用人機對話界面，使操作者通過調節相關指數來達到系統自動控制的目的。

　　水位控制系統由水位探頭、控制儀表箱組成?？刂葡淇梢酝ㄟ^人工設定，達到需要的調節指數，并且將水位探頭探測到的信息轉化為數字信息，進行智能處理后通過控制水泵或其它供水裝置來達到控制整個供水系統的供水狀態。

　　整個供水系統在工作過程中，由水泵或自來水系統供水，當水箱中水的容量達到高水位狀態時，水位探測器將探測到的結果傳遞給控制箱，關閉給水泵或自來水進水閥門，停止供水。當水容量達到低水位時，水位控制系統打開給水泵或自來水進水閥門。整個系統如此循環運轉，水位控制系統保證水箱處于正常的水容量狀態。

　　而溫度控制系統則用以保證整個供水系統持續供應一定溫度的熱水。溫度傳感器能探測到精確的出水溫度。當出水溫度低于設定溫度時，執行器打開蒸氣進口管道上安裝的電磁閥，則蒸汽進入水箱中，通過加熱盤管加熱水。當水溫高于設定值時，溫度傳感器將探測到的信息傳遞給執行器，執行器關閉電磁閥，禁止蒸汽進入水箱。如此循環，水箱能持續供應一定溫度的大量熱水。

　　繼柳州鋼鐵集團采用我司套餐型汽源換熱站后，近日日照鋼鐵有限公司3*3000m3高爐總包項目部通過全國公開招標，最終決定采用我司套餐型汽源換熱站作為員工集中熱水設備，目前該批設備正在制造中。
