近日某中學校學生宿舍樓熱水系統屋頂上的儲罐設備進行檢查時，發現正在運行中的一臺不銹鋼熱水儲水罐發生了變形。經學校方反映：該批水罐于2019年3月完成生產，并于同年4月28日由施工單位完成安裝，且于同年8月18日開始進水調試和試運行，試運行時一切正常，未發現任何問題。運行一段時間后儲罐發生變形，而且四臺儲罐中只有一臺發生了變形，其他三臺安然無恙呢？下面我們一起來探個究竟。

受業主委托四川省特種設備檢驗研究院的鑒定人員，曾兩次到項目現場進行了勘驗鑒定。委托方代表、使用單位代表、土建單位代表以及設備制造單位、安裝單位代表均到場見證鑒定的整個過程，并進行了簽字確認。

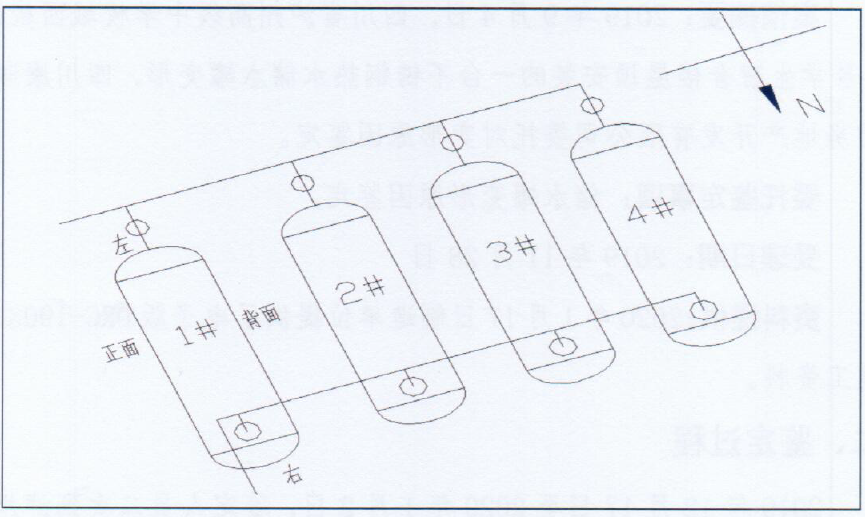

一、使用工況

二、運行過程中，儲罐發生變形

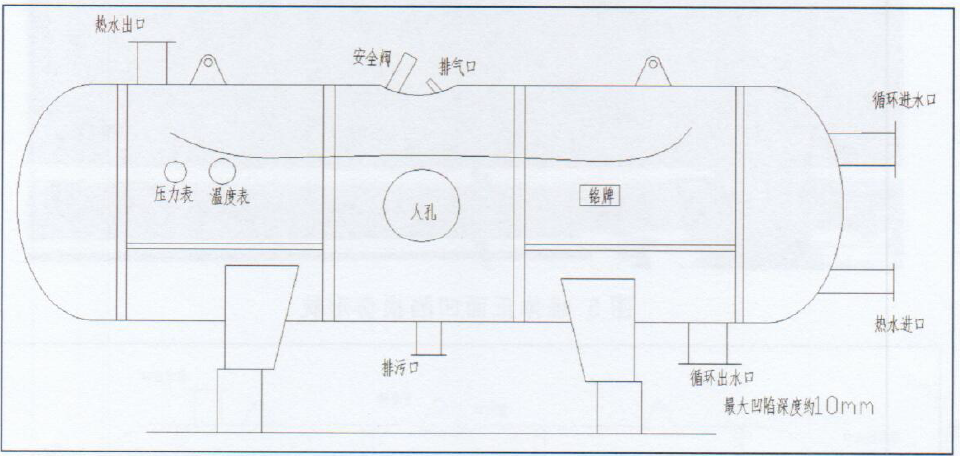

從上圖可以看到，罐體的縱軸線以下，呈弧形的變形輪廓線非常明顯。頂部向下，弧形頂部基本位于罐體中間垂直軸線區。兩條主變形線圍成的區域總體呈內凹趨勢，罐體縱軸線以上區域內凹程度大于罐體縱軸線以下區域，罐體正面凹陷損傷形貌。

三、原因分析

　　1. 水泥安裝基礎損壞

水泥安裝基礎表面砂漿層受壓有不同程度損壞，正面左側段砂漿層脫落嚴重，暴露出的砂漿層厚度最大約為30mm，儲水罐空載時鞍座與水泥基礎有明顯縫隙。

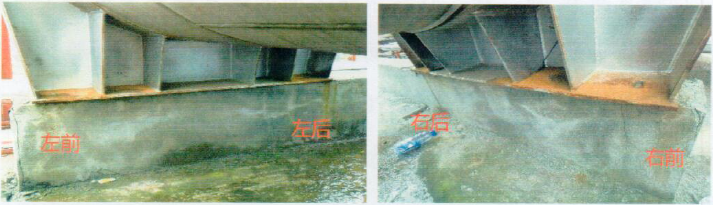

　　(1) 水泥安裝基礎外觀狀態見下圖

水泥安裝基礎外觀

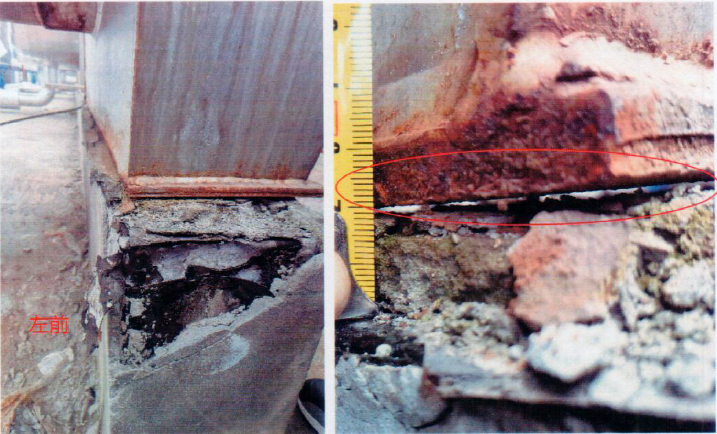

　　(2) 正面左側段水泥基礎損壞形貌和縫隙見下圖

　　2、水泥基礎不在同一平面

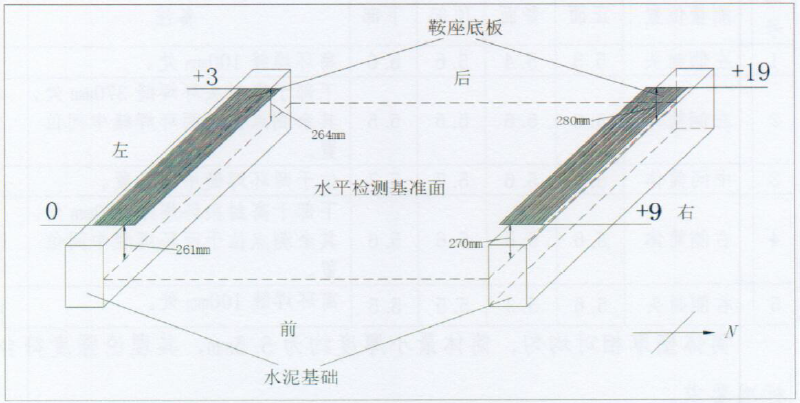

前面左側儲水罐鞍座端頭垂直平面和水泥安裝平面交線為水平基準面，儲水罐空載狀態下，測得對應的前面右側水泥安裝基礎高于基準面9mm、 后面右側水泥安裝基礎高于基準面19mm、后面左側水泥安裝基礎高于基準面3mm。

水泥安裝基礎高差

四、事故排除分析

　　1. 罐體材料和壁厚

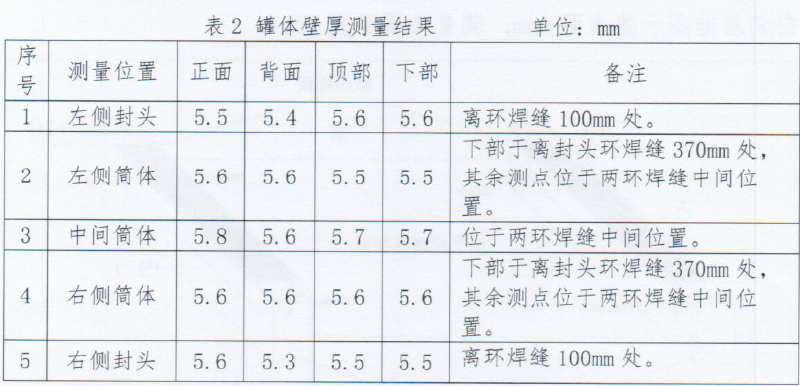

現場測量材料牌號為S30408，與制造單位提供的竣工圖紙材料一致。對1＃儲水罐進行壁厚測量，測量數據下表。

筒體壁厚相對均勻，筒體最小厚度約為5.5mm，其理論強度符合標準要求。

　　2. 使用壓力與溫度

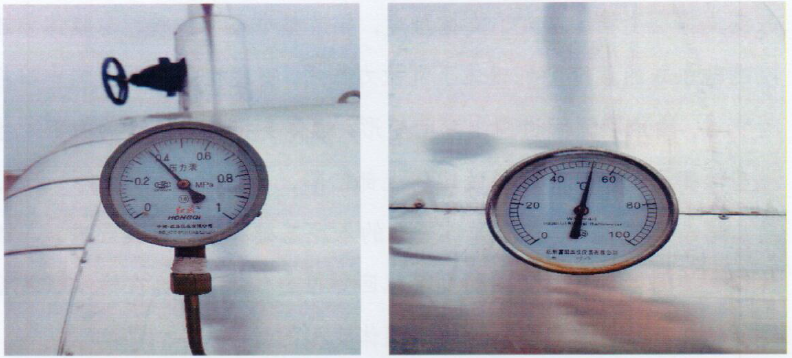

　　查看正在使用的其余儲水罐，儀表指示使用壓力約為0.36MPa、 使用溫度約為51℃。指示值見圖

壓力表和溫度表指示值

五、總結分析

該儲水罐產品依據國家NB/T47003. 1-2009《鋼制焊接常壓容器》設計制造，罐體壁厚依據GB150-2011《壓力容器》選材，現場核實儲水罐容積、材料牌號、材料厚度、焊接質量均符合竣工資料和技術標準要求，儲水罐設計、制造質量不是導致罐體變形的原因。

四臺儲罐在使用時處于聯通狀態，查驗現場未損壞的儲水罐使用壓力約為0. 36MPa，使用溫度約為54℃，符合竣工資料、規定的使用參數范圍，儲水罐使用狀況不是導致罐體變形的原因。

綜上所述，儲水罐的設計和制造符合規定標準要求，使用的條件符合罐體規定參數要求，支撐儲水罐的水泥基礎不在同一個平面內，罐體滿載后水泥基礎砂漿損壞下沉，導致儲水罐變形損傷。

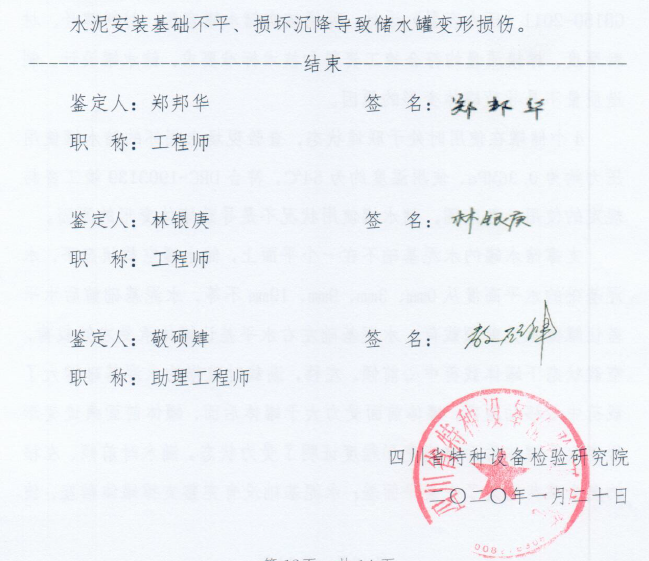

六、鑒定結論

　　水泥安裝基礎不平、損壞沉降導致儲水變形損傷。
